Generadur Foltedd Impulse Mellt 400kV 20kJ
Cynnyrch Cynhyrchydd Foltedd Ysgogiad Mellt 400kV 20kJ Disgrifiad I. Cwmpas y Cymhwysiad Mae'r generadur foltedd ysgogiad hwn wedi'i gynllunio ar gyfer ysgogiad mellt safonol (1.2/50μs) llawn-brofi tonnau: Bylchau aer Switshis adweithydd Llinynnau ynysydd Trawsnewidyddion pŵer Bushings (gan gynnwys 35kV a...
Cyflwyniad cynnyrch

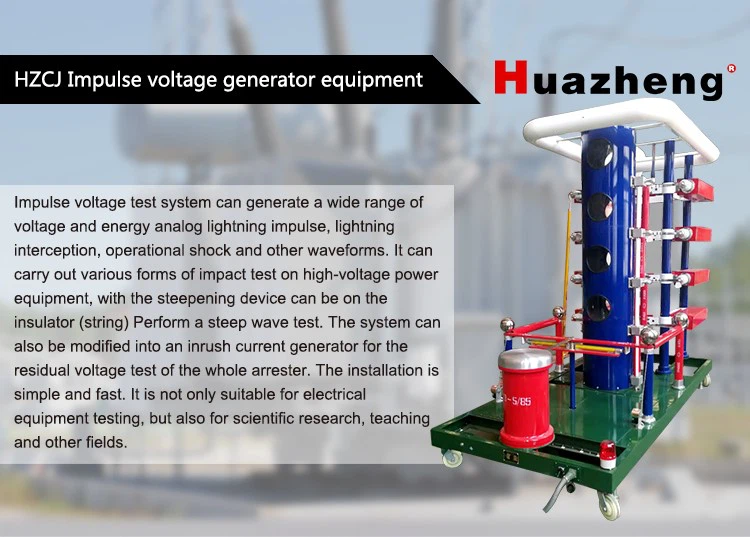

400kV 20kJ Mae Lightning Impulse Voltage Generator yn ddyfais profi foltedd uchel a ddefnyddir i gynhyrchu foltedd uchaf o 400kV a storio 20kJ o egni i efelychu tonnau ysgogiad mellt mewn amodau labordy.
Amodau Gweithredu
Uchder:Llai na neu'n hafal i 1,000 m
Tymheredd amgylchynol:-25 gradd i +45 gradd
Lleithder Cymharol:Llai na neu'n hafal i 90% (ar 20 gradd)
Amrywiad Tymheredd Dyddiol Uchaf:Llai na neu'n hafal i 25 gradd
Gosod:Dan do yn unig
Gofynion Amgylcheddol:
Dim llwch dargludol
Dim peryglon tân/ffrwydrad
Dim nwyon cyrydol yn effeithio ar fetelau neu inswleiddio
Cyflenwad Pwer:
Sin tonffurf gyda<5% total harmonic distortion
Manylebau Technegol
| Paramedr | Gwerth/Disgrifiad |
|---|---|
| 1. Foltedd Enwol | 400kV |
| 2. Foltedd Cyfradd | 100kV |
| 3. Egni Enwol | 20kJ |
| 4. Cyfanswm Cynhwysedd Impulse | 0.25μF (cynwysorau 8 × 2μF/50kV yn gyfochrog) |
| 5. Nifer y Camau | 4 |
| 6. Tonffurf Safonol | 1.2/50μs ysgogiad mellt |
| - Defnydd Foltedd | >85% (Yn fwy na neu'n hafal i 90% o dan gyflwr dim-llwytho 400pF) |
| - Cydymffurfiaeth | Yn cwrdd â safonau cenedlaethol GB311 a GB16927 |
| 7. Isafswm Foltedd Allbwn | Yn fwy na neu'n hafal i 10% o foltedd enwol |
| 8. Cylch Dyletswydd | - Foltedd â sgôr o 70% neu'n fwy neu'n hafal iddo: cyfwng 120s rhwng gollyngiadau |
| - <70% rated voltage: 60s interval between discharges |
Manteision cynnyrch
Cynhwysedd Storio Ynni Uchel:Mae'r dyluniad paralel cynhwysydd aml-gynhwysydd 20kJ yn sicrhau bod digon o egni gollwng i yrru samplau uchel megis trawsnewidyddion mawr.
Ystod Addasu Foltedd Eang:Gellir ei addasu'n barhaus o 50kV i 400kV, gan gwmpasu'r holl ofynion prawf ar gyfer offer trydanol yn amrywio o 66kV i 220kV.
Allbwn Ffurf Tonfedd Safonol:Amser blaen 1.2μs±30%, amser cynffon 50μs±20%, yn unol â safonau IEC 60060-1.
Cyd-gloi Diogelwch Lluosog:Mae switsh cyllell sylfaen, amddiffyn bwlch, rheoli mynediad, a mecanweithiau rhyddhau brys yn darparu pedair lefel o ddiogelwch i atal gwallau gweithredol.
Addasu cynnyrch
Lefelau Foltedd Allbwn:200kV / 400kV / 600kV / 800kV / 1000kV
Cynhwysedd Storio Ynni:10kJ / 15kJ / 20kJ / 30kJ / 50kJ
Rhannu Cywirdeb Gwrthydd: ±1% / ±0.5%
Dulliau Sbarduno:Tri -sbardun bwlch / sbardun Corona / sbardun Thyristor
Dyfeisiau Clipio:Dim / Clipiwr Bwlch / Gwialen-i-Glipiwr Gwialen
Ieithoedd Rhyngwyneb Gweithredol:Tsieinëeg / Saesneg / Ieithoedd Custom
Foltedd cyflenwad pŵer:220V 50Hz / 380V 50Hz / 220V 60Hz / 380V 60Hz / Foltedd Custom
FAQ
C: Pa dechnoleg switsh foltedd uchel a ddefnyddir yn y generadur i sicrhau cydamseriad?
A: Rydyn ni'n defnyddio switshis sbardun electrod SF6 nwy SF6 perfformiad uchel i sicrhau cydamseriad â gwyriad o lai na 100 ns ar gyfer pob lefel gollwng.
C: Beth yw lefel rhyddhau rhannol (PD) y generadur?
A: Mae lefel y gollyngiad rhannol (PD) yn cael ei reoli'n llym i <5 pC ar foltedd graddedig, gan sicrhau dibynadwyedd inswleiddio hirdymor.
C: Beth yw'r camau yn y broses addasu?
A: Requirement confirmation -> Technical solution design -> Customer review -> Contract signing -> Manufacturing -> Factory inspection ->Cyflwyno a gosod.
C: Beth yw'r cylch cynhyrchu nodweddiadol ar gyfer cynhyrchion wedi'u haddasu?
A: Y cylch cynhyrchu safonol ar gyfer cynhyrchion wedi'u haddasu yw 8 i 12 wythnos fel arfer, gydag amseriad penodol yn unol â'r cytundeb contract.
C: Pa fath o ddeunydd pacio a ddefnyddir i sicrhau cludiant diogel?
A: Rydym yn defnyddio cewyll pren cadarn (triniaeth mygdarthu) a lleithder-prawf, sioc-amsugno leinin mewnol ar gyfer deunydd pacio amlhaenog, gan sicrhau nad yw'r offer yn cael ei ddifrodi yn ystod cludiant môr neu awyr.
Achosion Cynnyrch
Proffil Cwmni
ardystiad
Mae ein cwmni wedi cael patentau model cyfleustodau, ISO 9001, CE, TÜV, ac ardystiadau eraill, gan sicrhau bod y cynhyrchion yn bodloni safonau ansawdd rhyngwladol.
