Beth yw offer labordy prawf foltedd uchel?

Mae gan labordy prawf foltedd uchel (HV) gyfarpar ag offer arbenigol i brofi cryfder dielectrig offer trydanol, cywirdeb inswleiddio, a pherfformiad o dan straen foltedd uchel . Dyma ddadansoddiad o gategorïau offer allweddol a'u swyddogaethau: eu swyddogaethau:

1. Generaduron foltedd uchel

Trawsnewidwyr Prawf HV AC:Cynhyrchu folteddau AC uchel (hyd at 2, 000 kv) . a ddefnyddir ar gyfer profion gwrthsefyll amledd pŵer .

Generaduron HV DC:Cynhyrchu folteddau DC uchel (hyd at ± 1,200 kV) . yn hanfodol ar gyfer profion gwrthsefyll DC, profi cebl, ac astudiaethau llygredd .

Generaduron Foltedd Impulse (Generaduron Marx):Cynhyrchu mellt (1 . 2/50 µs) a newid (250/2500 µs) ysgogiadau (hyd at 3, 000 kv) . yn hollbwysig ar gyfer profi ymchwydd.

Transformers Cascade:Trawsnewidwyr aml-gam ar gyfer folteddau AC/DC ultra-uchel .

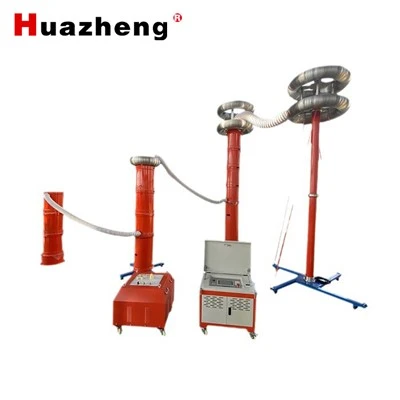

Systemau Prawf Soniarus (VLF):Defnyddiwch amledd amrywiol (0 . 1 Hz neu 30–300 Hz) ar gyfer profion llwyth cebl/capacitive hir.

2. Mesur a Diagnostig Offer

Rhanwyr foltedd (gwrthiannol/capacitive):Graddiwch HV i Lefelau Mesuradwy ar gyfer Oscillosgopau .

Cofnodwyr Impulse Digidol:Dal tonffurfiau impulse gyda chywirdeb uchel .

Synwyryddion Rhyddhau Rhannol (PD):Mesur Gweithgaredd PD (Lefelau PC) I Asesu Iechyd Inswleiddio .

Dadansoddwyr colled dielectrig (tan δ):Meintioli ffactor afradu inswleiddio .

Synwyryddion EMI:Canfod ymyrraeth electromagnetig yn ystod gollyngiadau .

3. Systemau cymorth

Ystafelloedd rheoli:Ystafelloedd cysgodol gyda systemau rheoli cyfrifiadurol ar gyfer gweithrediad diogel .

Bushing a Therfyniadau HV:Offer rhyngwyneb o dan brawf (e . g ., trawsnewidyddion, gis) .

Prawf celloedd/llociau cysgodol:Cysgodi electromagnetig i atal ymyrraeth allanol .

Siambrau Amgylcheddol:Efelychu tymheredd/lleithder ar gyfer profi ar sail hinsawdd .

Systemau Sylfaen:Beirniadol ar gyfer diogelwch (e . g ., gridiau rhwyll, gwiail) .

4. Diogelwch ac Amddiffyn

Systemau cyd -gloi:Dad-egni yn awtomatig ar fynediad anawdurdodedig .

Rheolaethau stopio brys:Torri pŵer ar unwaith .

Systemau rhybuddio:Larymau clywedol/gweledol (e . g ., seirenau, strobes) .

Llwyfannau a rhwystrau inswleiddio:Amddiffyn personél .

5. Offer prawf arbenigol

Siambrau Prawf Llygredd:Efelychu niwl halen/halogion ar gyfer profi ynysydd .

Systemau Cryogenig:Ar gyfer profion offer uwch -ddargludol .

Llwyfannau Prawf GIS/GIL:Setiau pwrpasol ar gyfer systemau wedi'u hinswleiddio â nwy .

Setiau Prawf Trawsnewidydd:Mesur Troi cymhareb, gwrthiant troellog, ac ati .

6. Offer ategol

Ceblau a Chysylltwyr HV:Cysylltiadau trwm, colled isel .

Profwyr olew inswleiddio:Dadansoddwch foltedd chwalu olew, lleithder, gronynnau .

Dadansoddwyr nwy SF₆:Gwiriwch burdeb a dadelfennu mewn gêr wedi'i inswleiddio â nwy .

Safonau Allweddol

Mae offer yn cydymffurfio â safonau rhyngwladol:

Iec 60060-1/2/3:Technegau Prawf HV .

IEC 60270:Mesuriadau Rhyddhau Rhannol .

IEEE STD 4:Technegau Safonol (UD) .

Ngheisiadau

Profion math:Ardystio Offer Newydd (E . g ., trawsnewidyddion, ceblau) .

Profion arferol:Gwiriadau ffatri ar linellau cynhyrchu .

R&D:Astudiaethau Deunydd Inswleiddio, Dilysu Tech Newydd .

Diagnosteg:Asesiad Cyflwr o Seilwaith Heneiddio .

Tueddiadau sy'n dod i'r amlwg

Generaduron HV cyflwr solid:Amnewidiadau cryno, effeithlon ar gyfer trawsnewidyddion traddodiadol .

Diagnosteg wedi'i yrru gan AI:Cydnabod patrwm PD awtomataidd .

Synwyryddion PD Amledd Ultra-Uchel (UHF):Gwell sensitifrwydd ar gyfer GIS .

Diogelwch yn gyntaf!

Mae labordai HV yn gorfodi protocolau llym:Gweithrediad o Bell, Rheolau Person Deuol, arferion rhyddhau cyn-brawf, aLockout/Tagout (Loto)gweithdrefnau i atal damweiniau .
