Mainc prawf trawsnewidydd tri cham deallus cynhwysfawr Huazheng
Dangosyddion Perfformiad: Paramedrau Trawsnewidydd wedi'u Profi1.1 Capasiti Trawsnewidydd o dan Brawf (ar gyfer Cyflwr Prawf Codi Tymheredd, Trawsnewidydd Math Sych): 1 0 Lefel KV: Llai na neu'n hafal i 25 0 0 KVAner Lefel: Llai na neu neu neu neu NEU Ar yr ochr gynradd.Accuracy2.1 Ystod foltedd: {0-22 kv2.2 Ystod gyfredol: 0-400 a2.3 isafswm datrysiad foltedd: 0.001 v × pt cymhareb pt2.4 isafswm cydraniad cyfredol: 0.0001 a × ct ratio2.priTe power pwerus × pwerus × pwerus × pwer Tymheredd: -10 i 45 gradd 2.7 Lleithder cymharol: uchafswm o 85%
Mainc prawf trawsnewidydd tri cham deallus cynhwysfawr Huazheng
Disgrifiad o gynhyrchion
Gallu Prawf:
Yn gallu profi trawsnewidyddion wedi'u trwsio ag olew gyda chynhwysedd o hyd at 63, 000 kVA a lefelau foltedd hyd at 110 kV (gan gynnwys S9, S11, S13, a thrawsnewidyddion aloi amorffaidd).
Yn cefnogi trawsnewidyddion math sych gyda chynhwysedd o hyd at 31,500 kVA a lefelau foltedd hyd at 35 kV.
Yn addas ar gyfer trawsnewidyddion sy'n atal ffrwydrad mwyngloddiau gyda chynhwysedd o hyd at 6,300 kVA a lefelau foltedd hyd at 10 kV.
Ar gyfer trawsnewidyddion arbennig, nodwch y gallu manwl a'r lefel foltedd wrth osod archeb.
Prawf Eitemau:
Prawf gwrthiant troellog y newidydd.
Prawf Mesur Cymhareb Foltedd Trawsnewidydd a Rhif Grŵp Cysylltiad.
Trawsnewidydd dim llwyth cerrynt (%) a phrawf colli dim llwyth.
Rhwystr cylched byr y newidydd (%) a phrawf colli llwyth.
Amledd pŵer trawsnewidydd yn gwrthsefyll prawf foltedd.
Trawsnewidydd wedi'i ysgogi gan wrthsefyll prawf foltedd.
Prosiectau Prawf Estynadwy:

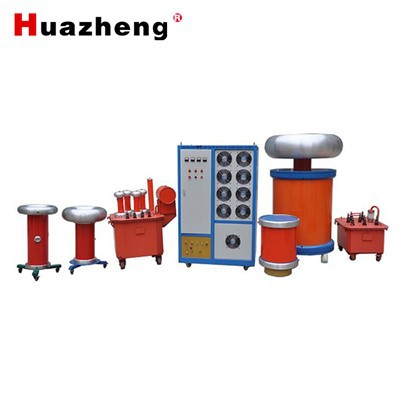

Prawf rhyddhau rhannol y newidydd.
Prawf harmonig dim llwyth (0-31 st harmonig).
Gwrthsefyll prawf foltedd olew trawsnewidydd (0-80 kv).
Prawf codiad tymheredd trawsnewidyddion (yn cynhyrchu cromlin codi tymheredd yn awtomatig).
Prawf gwrthiant inswleiddio (gan gynnwys cymhareb amsugno a mynegai polareiddio).
Prawf colled dielectrig gwrth-ymyrraeth trawsnewidydd.
Prawf Impulse Mellt.
Cyfluniad manwl a pharamedrau technegol
|
Na. |
Offer |
Fodelith |
Feintiau |
|
1,Hzbz-Iv Prif Orsaf ar gyfer Mainc Prawf Trawsnewidydd |
|||
|
01 |
Prif Orsaf ar gyfer Mainc Prawf Trawsnewidydd |
Hzbz-iv |
1 |
|
02 |
Peiriant Rheoli Diwydiannol |
Ipc -610 l |
1 |
|
Sgrin arddangos |
Sgrin stereo samsung 27 modfedd |
1 |
|
|
Argraffwyr |
HP |
1 |
|
|
03 |
Meddalwedd System Prawf Trawsnewidydd |
V1.0 |
1 |
|
2, Offeryn prawf |
|||
|
01 |
Troi Profwr Cymhareb |
Hz -700 |
1 |
|
02 |
Dadansoddwr Pwer |
Hz -300 |
1 |
|
03 |
Profwr Gwrthiant DC Sianel Ddeuol |
Hz -200 |
1 |
|
04 |
Profwr Gwrthiant Inswleiddio |
Cyffredin 3125a |
1 |
|
05 |
Profwr colled dielectrig y newidydd |
Hz -6000 |
1 |
|
06 |
Tymheredd Arolygydd |
8 Tymheredd Tymheredd |
1 |
|
3, Cabinet Rheoli Foltedd Uchel ac Isel (Strwythur cyfyngu, gellir ei godi yn ei gyfanrwydd gwifrau mewnol cyfan, cyfleus a chyfleus a chwblhawyd ar unwaith, gan arbed amser gosod a chomisiynu). |
|||
|
01 |
Uned integreiddio offeryn un set |
1 |
|
|
02 |
Dyfais Rheoli PLC |
Siemens S 7-200 |
1 |
|
03 |
Dyfais Dosbarthu Prosiect Prawf |
400A |
1 |
|
04 |
Dyfais mesuryddion cerrynt foltedd uchel |
1 |
|
|
Manwl gywirdeb foltedd uchel inductor cyfredol |
400-200-100-50-20-10-5A/5A Lefel Foltedd: 22/√3kv Gradd Precision: 0. 1 |
3 |
|
|
05 |
Dyfeisiau mesuryddion foltedd foltedd uchel |
1 |
|
|
Foltedd foltedd uchel Foltedd cydfuddiannol |
(22. 0-11. 0-6. 6-3. 3)/√3/0. 1kv Lefel Foltedd: 22/√3kv Gradd Precision: 0. 1 |
3 |
|
|
4, Offer |
|||
|
01 |
Rheolydd foltedd sefydlu tri cham |
250kva (10-650 v) |
1 |
|
02 |
Nhrawsnewidydd canolradd |
250kva |
1 |
|
03 |
Generadur Dyblu Amledd |
10kv |
1 |
|
5, Consol trawsnewidydd prawf |
|||
|
01 |
Trawsnewidydd Prawf Foltedd Uchel |
50kva/100kv |
1 |
|
02 |
Prawf Trawsnewidydd Consol |
50kva (gan gynnwys rheolydd trydan) |
1 |
|
03 |
Gwrthiant amddiffyn |
100kv |
1 |
|
Ategolion |
Gwialen rhyddhau foltedd uchel arbennig |
||
|
Llinell Brawf Foltedd Uchel |
|||
|
Gwifren sylfaen a phlwg |
|||
|
6, Arall |
|||
|
01 |
Cebl a gwifren |
Mewnbwn rheolydd: 150mm23*10M Allbwn Rheoleiddiwr: 95mm23*10M Mewnbwn canolradd: 95mm23*10M Allbwn Amrywiol Canolradd: 25mm23*10m (llinell foltedd uchel) Mewnbwn uned lluosydd: 25mm23*10M Rheoliad cyffroi: 16mm23*10M Allbwn Uned Lluosydd: 16mm23*10M Mewnbwn Trawsnewidydd Prawf: 25mm22*10M Llinell Brawf: 50mm23*10m (llinell foltedd uchel) |
1 |
|

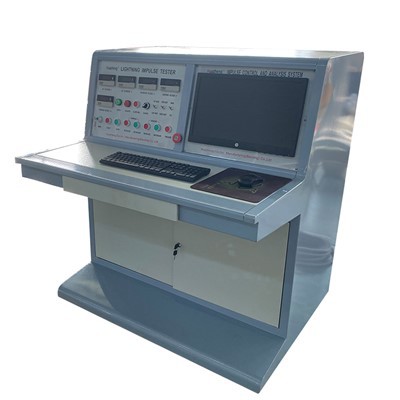

System Prawf Impulse Mellt |
|||
|
01 |
System Prawf Impulse Mellt |
450kV/20KJ (gan gynnwys dyfais chopper 300kV) |
1 |
